云起智控智慧路灯控制系统在运城市绛县路灯照明项目中的应用_设备

内容概要： 本文以山西省运城市绛县城市路灯照明改造项目为背景，详细介绍了云起智控4G Cat.1单灯控制器在实际工程中的应用情况。文章从项目痛点分析入手，阐述了智慧路灯控制系统的整体架构、核心功能部署、实施过程及应用成效。通过引入云起智控自主研发的4G Cat.1单灯控制器，绛县成功实现了路灯照明的远程集中管控、智能调光节能、故障自动报警和精细化管理，有效降低了运维成本与能耗支出。本文旨在为同类城市照明项目的智能化改造提供参考借鉴。

## 一、项目背景与改造需求

绛县位于山西省南部，近年来随着城市框架不断拉大，城区道路照明设施数量迅速增长。传统路灯管理模式依赖人工巡检和定时开关，面临着诸多现实困境：一是无法实时掌握每盏灯具的运行状态，故障发现滞后，维修响应慢；二是缺乏灵活调控手段，后半夜“全夜亮灯”造成电能严重浪费；三是灯具老化程度不一，缺乏精准的电参数监测手段，难以实现精细化的能耗管理。

面对上述挑战，绛县相关部门决定引入先进的物联网技术，对城区主干道及次干道的路灯系统进行全面智能化改造。经过多方技术比选，最终选定了云起智控物联科技（武汉）有限公司自主研发的4G Cat.1单灯控制器作为核心控制设备，搭建起覆盖全县重点路段的智慧路灯控制系统。

## 二、云起智控4G Cat.1单灯控制器技术优势

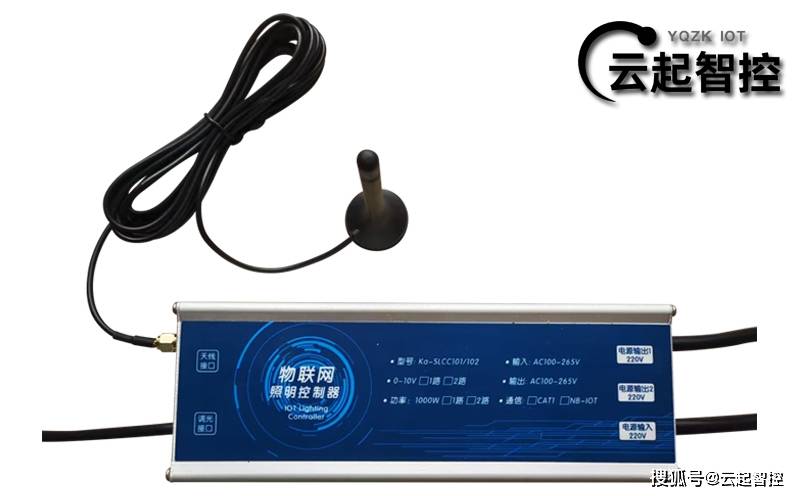

云起智控4G Cat.1单灯控制器型号为YQ-SLCC101，是一款集通信、开关、调光、测量、报警等功能于一体的智能化终端设备。该产品采用高性能4G Cat.1通信模组，符合LTE制式4G Cat.1通讯标准，支持远距离无线通信，无需铺设专门的控制线路，大幅降低了施工难度和改造成本。

在输出控制方面，设备配备了16A大容量继电器，可适配高压钠灯、LED灯、金卤灯、节能灯等多种灯具类型。调光输出支持0-10V或PWM信号，能够精准调节LED灯具亮度。电参数测量功能可实时采集电流、电压、功率、功率因数及电量等数据，为能耗分析提供基础支撑。

值得一提的是，该控制器具备脱机脱网独立运行能力。当遭遇平台故障或通信异常时，设备能够按照预设策略自动执行开关与调光操作，确保照明设施正常工作。工业级高精度时钟在-40℃至+85℃范围内保持±5ppm精度，即便长期无通信也能精准守时。一体化灌胶封装工艺使设备达到IP67防水等级，完全适应户外严苛环境。

## 三、智慧路灯控制系统总体架构

本次绛县路灯改造项目构建的智慧路灯控制系统采用分层架构设计，分为感知层、网络层、平台层和应用层四个层级。

感知层由部署在每盏路灯杆内的云起智控4G Cat.1单灯控制器构成，负责执行开关指令、调光指令，并实时采集灯具的电压、电流、功率、功率因数、能耗、亮灯时长等运行数据。网络层依托运营商4G Cat.1无线网络，实现控制器与系统平台之间的双向数据加密传输。平台层部署云起智慧平台，采用B/S架构，提供数据存储、处理与分析服务。应用层包括电脑端管理软件和手机端智慧照明APP，为不同角色的管理人员提供操作界面。

系统平台支持GIS电子地图管理，所有设备位置可在电子地图上直观展示。管理人员无论是通过电脑浏览器访问，还是使用手机APP，均可随时查看每盏灯具的在线状态、开关状态、实时电参数等信息，并可远程执行开关、调光等控制操作。

## 四、项目实施与功能部署

### 4.1 设备安装与调试

项目施工阶段，技术人员按照设备安装信息表的要求，将云起智控4G Cat.1单灯控制器安装于灯具电源腔内或灯杆检修孔内，采用悬挂式安装方式。设备电源输入接入85-305VAC市电，继电器输出端连接灯具供电线路，调光输出端接入LED驱动器的调光接口。SMA天线接口连接配套的3米长吸盘天线，确保4G信号良好。

完成电气接线后接通电源，设备约3分钟后自动联网成功。随后通过电脑端软件进行快速调试，逐一测试开关控制和调光控制功能，确认控制效果正常。所有设备调试完成后，通过系统平台预设亮灯方案，使系统进入无人值守的自动化运行状态。

### 4.2 预案管理与智能控制

智慧路灯控制系统的核心功能之一是预案管理。绛县项目根据实际需求，配置了每日方案、周方案和节假日方案三种类型的预案。

每日方案适用于常规工作日的照明控制。例如设置晚上18:30开灯，前半夜保持100%亮度至22:00，后半夜22:00至次日5:30调光至50%，早晨5:30至6:30调光至80%后关闭。周方案针对周末或特定日期设置差异化策略。节假日方案则覆盖春节、国庆等重大节日，可根据需要执行全夜亮灯或彩色景观模式。

三种方案支持组合下发，系统按照优先级自动执行：节假日方案优先级最高，周方案次之，每日方案优先级最低。每种方案均支持天文钟机制，可根据当地日出日落时间自动调整开关灯时刻，每个方案可设置不少于64个时间点，满足全年365天预案的一次性配置需求。

### 4.3 故障报警与运维管理

系统部署了完善的故障报警机制。管理人员在报警设置界面可根据实际情况配置过流值、过压值、欠流值、欠压值、功率值、超限时长、超限幅度等参数。当发生灯具过流、过压、欠流、欠压、短路、断路、灯具损坏等异常情况时，控制器自动向系统平台发送报警信息。报警信息在电脑端告警列表和手机端报警管理中实时显示，同时可配置短信使能，将关键报警通过短信发送至值班人员手机。

值班设置功能允许管理人员配置日期值班表和周值班表，明确各时段的责任人员。告警列表支持按日期范围查询，所有报警记录可追溯，便于事后分析和责任界定。

## 五、应用成效分析

### 5.1 节能效果显著

智慧路灯控制系统部署后，绛县城区路灯实现了按需照明。通过后半夜自动调光策略，在不影响基本照明需求的前提下大幅降低了灯具功率。据统计，首批改造的300余盏LED路灯，综合节电率达到35%以上，每年可节约电费约12万元。考虑到项目计划逐步覆盖全县2000余盏路灯，全面改造后年节电效益将超过80万元。

### 5.2 运维效率提升

传统模式下，路灯故障依赖人工夜间巡查或市民报修，故障发现到修复往往需要2至3天。系统上线后，故障报警实时推送，维修人员可在次日白天精准定位故障灯具并携带合适备件前往处理，平均修复时间缩短至24小时以内。设备内置的非易失性存储芯片可保存工作参数10年以上，更换故障设备后无需重新设置，进一步简化了运维流程。

### 5.3 精细化管理落地

系统平台提供了丰富的数据统计与分析功能。管理人员可随时查看单灯能耗数据、电流电压数据、在线状态及在线时长等信息。通过数据分析界面，可了解整个项目的设备通信状态趋势，为后续设备维护和更新决策提供数据支撑。电量统计界面以图表形式展现电流、电压、功率等数据的变化曲线，直观反映照明系统的运行规律。

## 六、结论总结

运城市绛县路灯控制项目的成功实践充分证明，基于云起智控4G Cat.1单灯控制器的智慧路灯控制系统能够有效解决传统路灯管理模式中的痛点问题。该项目实现了从系统平台对每个灯具进行实时监控，故障定位到单个灯具，以单灯控制策略实现显著的节能效果。云起智控产品的免布线、免维护、易于安装等特点大幅降低了改造成本和施工难度，4G Cat.1无线通信方案无需依赖中转设备，提高了通信效率和系统可靠性。智慧路灯控制系统的应用不仅为绛县带来了直接的经济效益，也为城市照明管理的数字化转型升级提供了可复制、可推广的解决方案。

---

## 相关知识问答

**问1：云起智控4G Cat.1单灯控制器支持哪些通信方式？**

答：该控制器集成高性能4G Cat.1通信模组，符合LTE制式4G Cat.1通讯标准，支持远距离无线通信，无需铺设专门控制线路。同时具备脱机脱网独立运行能力，当平台故障或通信异常时可按预设策略自动工作。

**问2：智慧路灯控制系统如何实现节能？**

答：系统通过预案管理功能，可设置每日、每周、节假日的差异化亮灯策略。典型做法是后半夜车流人流量减少时自动调低灯具亮度（如从100%调至50%），同时支持天文钟机制根据日出日落自动调整开关灯时间，从而实现按需照明、节约电能。

**问3：云起智控单灯控制器如何保障户外使用的可靠性？**

答：产品采用一体化灌胶封装工艺，达到IP67防水等级，外壳为铝合金材质，工作温度范围-45℃至+75℃，储存温度-45℃至+80℃。内置工业级高精度时钟，在-40℃至+85℃范围内保持±5ppm精度，能够适应各种严苛的户外环境。

**问4：故障报警功能具体能监测哪些异常情况？**

答：系统支持设置过流值、过压值、欠流值、欠压值、功率值、超限时长、超限幅度等参数。当发生灯具过流、过压、欠流、欠压、短路、断路、灯具损坏等异常情况时，控制器自动向平台发送报警信息，并可通过短信通知值班人员。

**问5：手机端APP可以实现哪些操作？**

答：智慧照明APP支持安卓系统，可实现的主要功能包括：查看配电柜和单灯设备的实时状态（在线状态、信号强度、开关状态等）；远程控制灯具开关和调光；在GIS电子地图上定位设备并操作；管理时间方案（每日、周、节假日方案）；处理报警信息等。手机端与电脑端账号通用、数据同步。
