内容概要：本文针对城市照明工程中普遍关心的“智慧路灯控制器安装是否复杂”这一问题，结合云起智控物联科技（武汉）有限公司自主研发的智慧路灯控制器产品特性，从施工准备、接线步骤、调试流程到维护要点，系统讲解了智慧路灯控制器的实际安装流程。文章指出，依托智慧路灯控制器高度集成的设计理念和无线通信优势，现场安装工作已大幅简化，无需复杂布线，普通电气施工人员即可快速掌握。本文旨在为城市照明管理部门、工程商及运维人员提供一份清晰、实用的施工参考。

## 一、智慧路灯控制器安装真的很难吗？

在智慧城市建设浪潮中，城市道路照明系统正在经历一场深刻的数字化变革。作为这一变革的核心设备，智慧路灯控制器的安装问题，成为许多工程人员和城市管理者最先关注的焦点。面对传统路灯改造项目工期紧、现场环境复杂、设备种类繁多等现实挑战，很多人会问：智慧路灯控制器安装复杂吗？

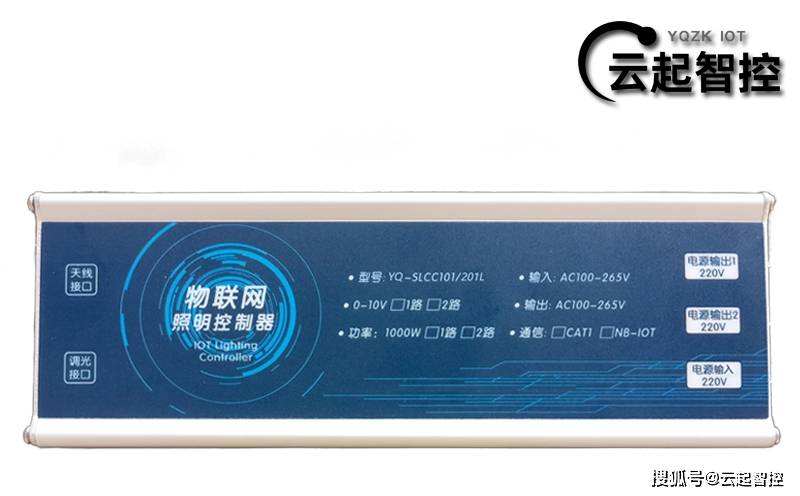

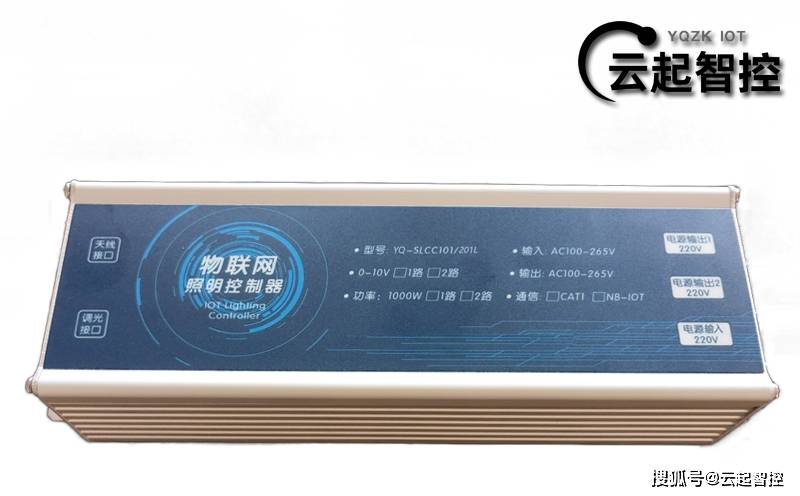

答案是：并不复杂。以云起智控物联科技（武汉）有限公司推出的YQ-SLCC101L型智慧路灯控制器为例，该产品在设计之初就充分考虑了现场施工的便捷性。设备采用一体化灌胶封装工艺，铝合金外壳，防护等级达到IP67，不仅适应各种恶劣户外环境，而且结构紧凑，安装过程无需额外配置复杂的防护箱体。更重要的是，智慧路灯控制器内置合规LTE制式4G通信模组，无需中继设备即可直连管理平台，大幅减少了现场布线的工作量。

对于施工人员而言，只要具备基本的电气接线知识，按照产品说明书中的电气接线图操作，通常只需几十分钟即可完成单台智慧路灯控制器的安装和调试工作。相比传统照明控制设备需要铺设大量信号线、配置多个分立元器件的做法，智慧路灯控制器大幅简化了现场施工流程。

## 二、施工前的准备工作

在正式安装智慧路灯控制器之前，做好充分准备是确保施工顺利进行的关键。准备工作主要包括三个方面：设备及工具准备、现场勘查、人员培训。

设备及工具准备方面，每台YQ-SLCC101L型智慧路灯控制器出厂时均附带吸盘天线、产品合格证及电气接线图（电子版）。施工人员还需自备常用电工工具，包括螺丝刀、剥线钳、万用表、绝缘胶带等。另外，由于智慧路灯控制器支持远程升级和参数设置，现场还应准备一台可连接互联网的电脑或已安装智慧照明APP的手机，用于后续调试。

现场勘查工作主要是确认路灯灯杆内是否有足够的安装空间，电源线路是否完好，以及4G信号覆盖情况。云起智控的智慧路灯控制器设计紧凑，长190mm、宽52mm、厚38mm，可以轻松放入绝大多数路灯灯杆的检修口内。同时，施工人员应使用手机测试现场的4G网络信号强度，确保设备能够正常连接系统平台。

人员培训相对简单。由于智慧路灯控制器采用标准电气接口，熟悉路灯电气系统的电工人员即可胜任安装工作。云起智控为合作单位提供必要的技术指导和远程支持，进一步降低了施工门槛。

## 三、智慧路灯控制器接线步骤详解

智慧路灯控制器的电气接线是整个安装过程中最核心的操作环节。YQ-SLCC101L型智慧路灯控制器主要涉及三部分接线：电源输入接线、继电器输出接线、调光输出接线。下面逐一说明。

电源输入接线：控制器电源输入端子支持85-305VAC宽电压输入，频率范围为47~63Hz。施工人员需将路灯原有的220V交流电源线接入控制器的电源输入端子，注意区分火线和零线，确保接线牢固。由于控制器具备电源断电自动保存工作参数的功能，即使未来出现断电情况，也无需重新设置，十分方便。

继电器输出接线：智慧路灯控制器内置1路16A大容量继电器，用于控制路灯的开关。施工时，需要将原有的路灯供电线路从市电直接供电改为经过控制器继电器输出控制。具体来说，将电源输入端的火线接入继电器的公共端，再将路灯的火线接至继电器的常开端。这样，控制器即可通过继电器控制路灯的通断电。该继电器适用于高压钠灯、LED灯、金卤灯、节能灯等各种灯型，兼容性很强。

调光输出接线：对于支持调光的LED路灯，需将控制器的调光输出端子与LED驱动器的调光接口连接。YQ-SLCC101L提供1路0-10V或PWM调光信号输出，可根据灯具驱动器的类型选择对应的调光方式。调光信号线建议使用屏蔽双绞线，以减少电磁干扰。

最后，将设备配套的吸盘天线连接至控制器的SMA天线接口，并将天线吸附在灯杆内壁合适位置，确保信号接收良好。完成所有接线后，应仔细检查各端子是否紧固，线路是否规整，确认无误后方可进行通电调试。

## 四、启动调试与系统对接

接线完成后，智慧路灯控制器即可通电启动。接通电源后，设备自动开始启动程序，约3分钟后，4G通信模块自动联网成功，设备进入正常运行状态。此时，施工人员可以通过电脑或手机APP进行快速调试。

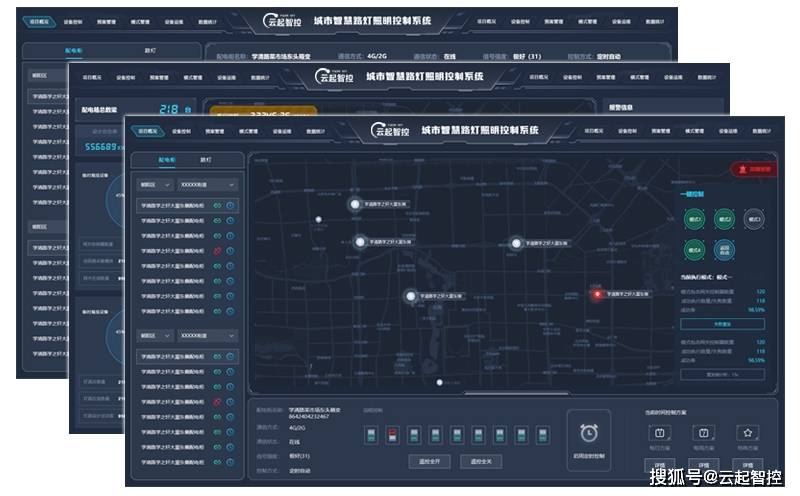

具体调试方法如下：打开电脑浏览器，访问云起智控系统平台登录页面，输入工作人员分配的账号密码进入管理系统。或者，使用安卓智能手机扫描说明书上的二维码，下载安装智慧照明APP，使用同一账号登录。

在系统平台或APP中，找到对应的智慧路灯控制器设备（设备ID位于设备二维码标识上，不可随意更改）。首先尝试进行远程开关控制，观察路灯是否按照指令正常亮灭；然后尝试调光控制，查看路灯亮度是否平滑变化。如果开关和调光功能均正常，则说明智慧路灯控制器已经成功接入系统，调试工作基本完成。

随后，施工人员可以根据实际照明需求，在系统平台或APP中预设亮灯方案。云起智控的系统支持每日方案、周方案、节假日方案等多种预案管理，且各方案可组合使用，其中节假日方案优先级最高，周方案次之，每日方案优先级最低。方案设置完成后，系统即可进入无人值守的自动化运行状态。值得一提的是，即使遭遇平台故障或通信异常，智慧路灯控制器也能脱机独立运行，按照预设策略自动执行开关和调光，确保照明设施正常工作。

## 五、安装中的常见问题与预防措施

在实际施工过程中，偶尔会遇到一些常见问题，提前了解并采取预防措施可以有效提高安装效率。

通信连接失败是最常见的问题之一。当智慧路灯控制器无法联网时，首先应检查外部电源输入是否正常，天线是否完好无损且连接牢固。由于4G信号在不同区域存在差异，建议在安装前现场测试网络覆盖情况，必要时选择信号更优的位置安装或使用外置延长天线。

设备状态显示异常。如果在系统平台中看到设备长时间处于离线状态，但现场确认设备供电正常，可以尝试断电重启控制器。若问题依旧，应检查SIM卡是否欠费或损坏。云起智控的智慧路灯控制器内置工业级高精度时钟，即便长期无通信也能保持时间精准，但通信恢复后建议进行自动校时，确保时间同步。

调光功能不工作。这种情况通常是由于调光信号线与LED驱动器不匹配造成的。YQ-SLCC101L支持0-10V和PWM两种调光方式，施工人员需确认灯具驱动器支持的调光类型，并在控制器或系统平台中进行相应设置。另外，调光信号线的接线极性也需要注意，部分驱动器对极性有要求。

需要注意的是，系统中的设备不可随意删除或更换。如果确实需要更换故障设备，应先断开电源，完成物理更换后，在系统平台或手机APP中使用“更换设备”功能，扫描新设备上的二维码，将旧设备信息快速转移到新设备上，避免重复录入。

## 六、维护与保养要点

智慧路灯控制器虽然设计为免日常维护，但适当的保养可以进一步延长设备使用寿命，确保系统长期稳定运行。

定期检查天线状态。由于天线暴露在户外环境中，应定期检查天线是否有破损、松动或腐蚀迹象。发现天线损坏时应及时更换，以免影响通信质量。对于采用吸盘天线安装的场合，注意保持吸附面清洁干燥。

关注报警信息。云起智控的系统平台提供完善的报警管理功能，包括过流、过压、欠流、欠压、短路、断路、路灯损坏等异常情况的报警。运维人员应定期查看告警列表，对异常情况及时处理。报警参数设置专业性较强，建议在厂家工作人员指导下进行。

软件升级。云起智控的智慧路灯控制器支持远程在线升级，在保障安全的条件下可方便实现硬件程序的更新换代。升级操作应在网络稳定的情况下进行，升级过程中请勿断电。

环境维护。尽管智慧路灯控制器具备IP67防护等级，能够防雨防尘，但施工时仍应尽量避免设备长时间浸泡在水中或直接暴露于腐蚀性气体环境中。保持灯杆检修口的清洁干燥，有助于延长设备使用寿命。

## 七、结论总结

综合以上内容可以看出，智慧路灯控制器的安装并不复杂。以云起智控YQ-SLCC101L为代表的新一代智慧路灯控制器，通过高度集成化设计、4G无线通信、标准化电气接口等技术手段，大幅简化了现场施工流程。一个具备基本电气知识的施工人员，按照标准流程操作，完全可以在较短时间内完成单台设备的安装调试工作。

对于城市照明管理部门和工程单位而言，选择智慧路灯控制器进行路灯智能化改造，不仅能够实现远程管控、智能调光、故障报警等先进功能，还能显著降低施工难度和人力成本。云起智控物联科技（武汉）有限公司提供的智慧路灯控制器搭配云起智慧平台，为城市智慧照明搭建了高效、可靠、易部署的整体解决方案。随着技术不断成熟和施工经验的积累，智慧路灯控制器的安装将更加便捷，为智慧城市照明建设提供坚实支撑。

## 相关知识问答

**问1：智慧路灯控制器安装需要铺设专门的控制信号线吗？**

答：不需要。以云起智控YQ-SLCC101L为例，该智慧路灯控制器内置合规LTE制式4G通信模组，采用无线网络直连管理平台，无需铺设任何控制信号线或中继设备，大幅降低了布线工作量。

**问2：安装智慧路灯控制器对施工人员的技术要求高吗？**

答：不高。具备基本电气接线知识的电工人员即可胜任。云起智控提供详细的电气接线图和技术支持，整个安装流程标准化程度高，易于掌握。

**问3：智慧路灯控制器安装后如何调试？**

答：通电约3分钟设备自动联网成功后，使用电脑浏览器或手机APP登录系统平台，进行远程开关和调光测试即可。调试过程直观快捷，支持实时状态反馈。

**问4：安装完成后如果通信中断会怎样？**

答：云起智控的智慧路灯控制器具备脱机独立运行能力。即使遭遇平台故障或通信异常，设备仍能按照预设的亮灯策略自动执行开关和调光，确保照明设施正常工作。

**问5：智慧路灯控制器安装过程中需要注意哪些安全问题？**

答：接线前务必断开电源；确认各接线端子紧固牢靠；天线连接稳固；更换故障设备时先断电后操作；安装完成后检查线路规整，避免短路隐患。
